Comment dois-je câbler mon thermostat Tempo ?
Thermostat Tempo
Câblez votre thermostat Tempo avec notre guide simple, notre diagramme et notre vidéo !
1. Fixez le fil du capteur du thermostat Tempo aux ports 1 et 2 (voir l’image ci-dessous).
2. Ensuite, vérifiez que tous les fils suivants sont connectés au panneau arrière :
- Câble d’alimentation (Ligne 1 et Ligne 2)
- Fil chauffant (Ligne 1 et Ligne 2)
- Capteur de sol

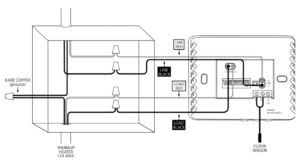

3. Complétez le câblage comme indiqué ci-dessous
4. Enfin, tirez les fils dans la boîte électrique
Abonnez-vous à notre chaîne YouTube ici. Pour plus d’informations, consultez le manuel d’installation et la fiche technique.
IMPORTANT
Veillez à ce que les fils multibrins soient entièrement insérés dans les connecteurs de fils à visser (écrous de fils) et à ce qu’ils soient bien fixés. Ensuite, coupez tous les brins lâches, car ils pourraient provoquer un court-circuit.
Remarque : Ne pas obstruer les évents du thermostat.
AVERTISSEMENT – Note de sécurité importante
Ce produit utilise la tension du réseau électrique et le travail doit être effectué uniquement par un électricien qualifié. Chaque fois, vous devez isoler l’alimentation électrique avant de tenter d’installer ou de réparer le thermostat Tempo. Ne mettez pas le thermostat en service si vous n’êtes pas certain que l’ensemble de l’installation de chauffage est conforme aux exigences générales de sécurité en vigueur pour les installations électriques. L’installation électrique doit être conforme au dernier code de câblage électrique local.
