Système de câbles en dalles


Le câble In-Slab est conçu pour être utilisé dans une construction de plancher en béton.

Principaux avantages

icon

Le revêtement de sol peut être changé

Sans endommager l'appareil de chauffage, ce qui permet de faire des économies et d'accroître la flexibilité.

icon

Sortie optimale

Le câble de sortie puissant peut être posé à différents intervalles afin d'obtenir une sortie optimale pour compléter la finition du sol ou la conception de la pièce.

icon

Fonctionne sous n'importe quelle finition de sol

In-Slab Cable fonctionne avec tout revêtement de sol compatible avec le chauffage par le sol.

Pour quel projet le câble In-Slab est-il conçu ?

Si vous recherchez un chauffage par le sol pour les sols en béton, le système de câbles In-Slab est conçu à cet effet. Le chauffage par câble dans les dalles est particulièrement idéal pour les installations dans les constructions de sols en béton dans les nouvelles constructions où la hauteur du sol n’est pas un problème. Pour la rénovation de sols en béton existants où il y a moins de place pour modifier la hauteur du plancher, un autre système de chauffage électrique par le sol peut être une option plus appropriée.

Le système de chauffage électrique par le sol In-Slab Cable est conçu pour être installé dans une chape de béton d’une épaisseur de 2 à 6″. Si l’isolation est absente ou sous plus de 4″ de sous-plancher en béton, des panneaux isolants doivent être utilisés pour garantir des temps de chauffe optimaux.

Le chauffage In-Slab convient à presque toutes les finitions de sol, en particulier lorsque le sol (bois, moquette, vinyle) peut être remplacé de temps en temps.

Le temps de chauffage et de refroidissement plus lent du In-Slab Cable le rend particulièrement adapté aux pièces qui sont constamment utilisées, car la dalle peut être utilisée comme une forme de chauffage à accumulation.

Revêtements de sol adaptés aux câbles en dalles

Presque tous les revêtements de sol peuvent être envisagés avec In-Slab Cable. Comme le chauffage est encastré en toute sécurité dans la dalle cimentée, il y a moins de risque d’endommager le câble chauffant si le revêtement de sol est changé de temps en temps. Les revêtements de sol suivants sont compatibles avec In-Slab Cable :

Carreaux

Si un sol carrelé est posé par-dessus, une colle à carrelage flexible et un joint doivent être utilisés avec le système de chauffage électrique par le sol In-Slab Cable.

Stratifié/bois

Pour les sols stratifiés ou les panneaux de bois contrecollés, il est essentiel que l’épaisseur du revêtement ne dépasse pas 18 mm afin de permettre le transfert de la chaleur. Si vous utilisez une couche d’isolation souple sous le revêtement de sol, elle doit être compatible avec une installation au-dessus d’un système de chauffage par le sol.

Tapis

Pour les sols recouverts de moquette, il faut utiliser des moquettes à dos de jute et l’indice de tog de la moquette et de la sous-couche ne doit pas dépasser 2,5 tog.

Installation d'un chauffage par le sol par câble dans les dalles sur des sols en béton

Avant de commencer toute installation, il est important de lire d’abord le manuel d’installation. Si la base en béton est plus épaisse que 4″ ou si le sous-plancher n’est pas isolé, il est recommandé d’appliquer des panneaux isolants et de poser le fil directement sur cette isolation. Si la base en béton a moins de 4″ d’épaisseur ou est isolée, le fil peut être posé sur la dalle de béton. Si cette dernière option est acceptable, l’isolation directement sous le câble chauffant améliorera l’efficacité du système.

Avant de commencer, assurez-vous que le sous-plancher est constitué d’un matériau approprié et qu’il convient à une coulée de dalle, qu’il est rigide et exempt de poussière et de débris.

Le câble en dalle doit être posé à au moins 2″ d’intervalle et à une profondeur minimale de 2″ dans la dalle. Pour fixer le câble In-Slab au sous-plancher, vous aurez besoin de bandes de fixation métalliques. Les bandes de fixation métalliques sont disposées perpendiculairement à l’élément chauffant et fixées au panneau isolant ou au sol en béton à l’aide de clous de fixation ou d’un adhésif, en veillant toujours à ce que les fixations ne bougent pas. Le câble chauffant est ensuite posé de haut en bas dans la pièce et clipsé dans la bande de fixation métallique. Il faut toujours espacer le câble de façon régulière pour assurer une distribution uniforme de la chaleur dans le sol.

Une fois le câble en place, l’étape suivante consiste à couler par-dessus le système de chauffage en versant soigneusement un matériau cimentaire sur le câble fixé dans In-Slab Cable à une profondeur d’au moins 2″. Placez la sonde de sol fournie avec le thermostat aussi près que possible de la finition du sol, en l’enfonçant dans la dalle. Terminez l’installation en câblant le câble chauffant à un thermostat.

Une fois que le béton ou le produit de nivellement est complètement sec, vous pouvez poser le revêtement de sol final.

Garantie

Warranty

Garantie d'installation du filet de sécurité

Si vous endommagez accidentellement le système de chauffage pendant l'installation, retournez-le à Warmup et nous le remplacerons gratuitement par un autre appareil de la même marque et du même modèle.
Warranty

Garantie limitée de 10 ans

Ce produit bénéficie d'une garantie de 10 ans. Nous avons une confiance totale dans la qualité de nos produits.

Informations techniques

Documentation sur les produits
Spécifications techniques
Tension de fonctionnement 240V et 208V (déclassés)
Épaisseur du câble 3/8″ (10mm)
Taux de sortie 5,5 W/pied linéaire
Longueur de la queue de la bobine A16.4″ (610cm)
Tolérance de longueur de câble +/- 5%
Température de fonctionnement max. 240°C (464°F)
Agréments CSA

Section CAO

Vous aurez également besoin de

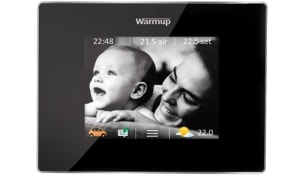

Thermostat

Le choix du bon système de régulation est crucial pour garantir que votre système de chauffage fonctionne de la meilleure façon possible, efficacement et facilement.

Panneaux d'isolation ultralégers

L’utilisation de panneaux isolants avec un chauffage par le sol réduit considérablement les temps de chauffage et les coûts de fonctionnement.
