Comment dois-je câbler mon Relay-25 ?


Relay-25

Le Relay-25 s’insère dans une boîte standard à un gang. Il est utilisé en conjonction avec la série de thermostats intelligents 4iE® ainsi qu’avec le thermostat Tempo, afin d’augmenter la capacité originale de 15 ampères. Ce relais 240V est spécialement conçu pour les grandes applications de plus de 800 pieds carrés.

Pour plus de vidéos, abonnez-vous à Warmup Inc sur YouTube.

Construit pour un fonctionnement silencieux, vous pouvez installer le relais-25 dans un placard adjacent ou dans un espace au-dessus ou au-dessous. Il se connecte au thermostat intelligent 4iE® via une bobine 240V sur le relais. Ce relais est destiné à être utilisé avec les systèmes de chauffage au sol intérieurs uniquement.

Charges de chauffage connectées au Relais-25 uniquement, contrôlées par le 4iE®.

câblage du relais 25

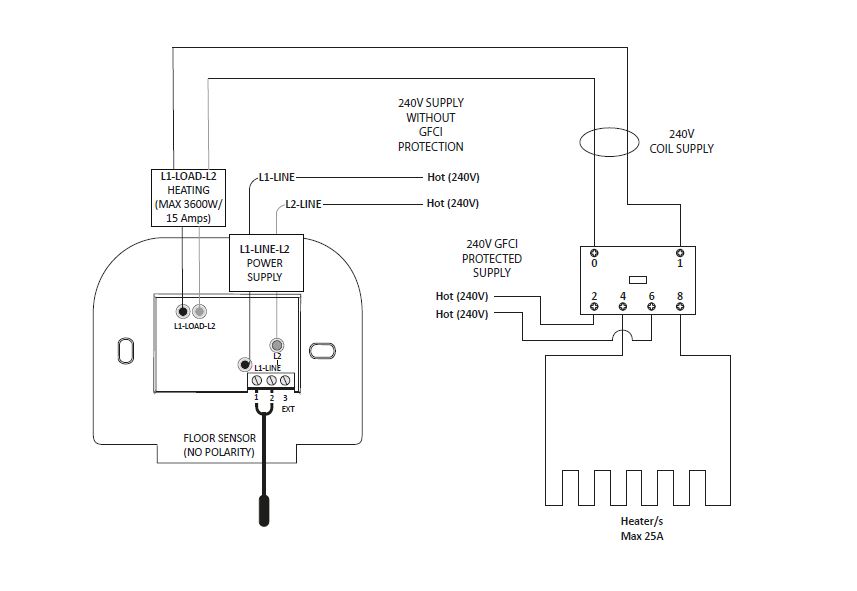

Connectez l’alimentation, ou la ligne, aux bornes 2 et 6. Connectez le système de chauffage au sol aux bornes 4 et 8. Faites passer le fil de connexion entre les bornes 0 et 1 et le côté charge du thermostat.

Les charges de chauffage se connectent au Relais-25 et au 4iE®.
Relais-25 : charge maximale 25A
Charge maximale : 15A
Charge totale maximale : 40A

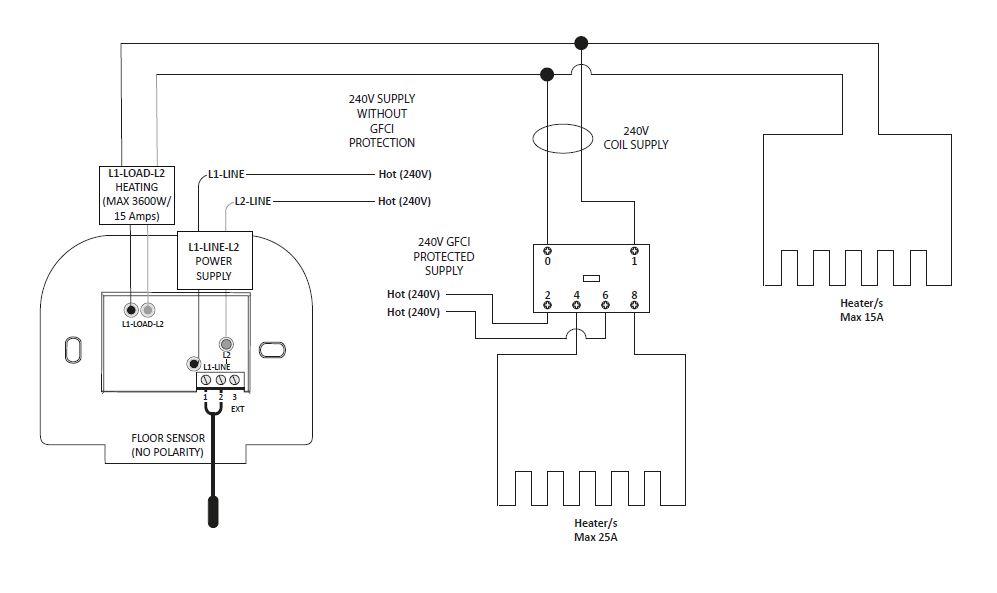

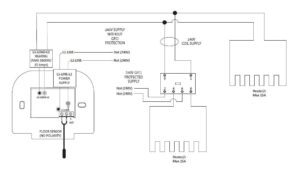

Connectez l’alimentation, ou la ligne, aux bornes 2 et 6. Connectez le système de chauffage au sol aux bornes 4 et 8. Faites passer le fil de connexion entre les bornes 0 et 1 et le côté charge du thermostat avec une unité de chauffage de 15 ampères maximum.



Pour plus d’informations, veuillez vous reporter au manuel du thermostat ou au manuel du relais.
